产品概述

串联谐振试验装置：就是做耐压试验的设备，它是为了满足大容量的被试品要求，而研发的设备。它是一套组合设备，为了耐压试验能顺利准确地进行，更为了提高产品性价比，针对不同被试品，串联谐振装置的组件是不同的。所以，请务必准确选型，您可拨打热线电话，或直接点击右测“在线交流”，联系我司技术部为您量身制定选型方案

变电站变频串联谐振试验装置，该系列耐压装置主要针对220kV及以下变电站一次电气设备交流耐压试验设计制造。可按规程要求满足变压器、GIS系统、SF6开关、电缆、套管等容性设备交流耐压试验。变电站变频串联谐振试验装置既可满足高电压、小电流的设备试验条件要求，又可满足低电压、大电流的设备试验条件要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力承装、修试工程单位理想的耐压设备。

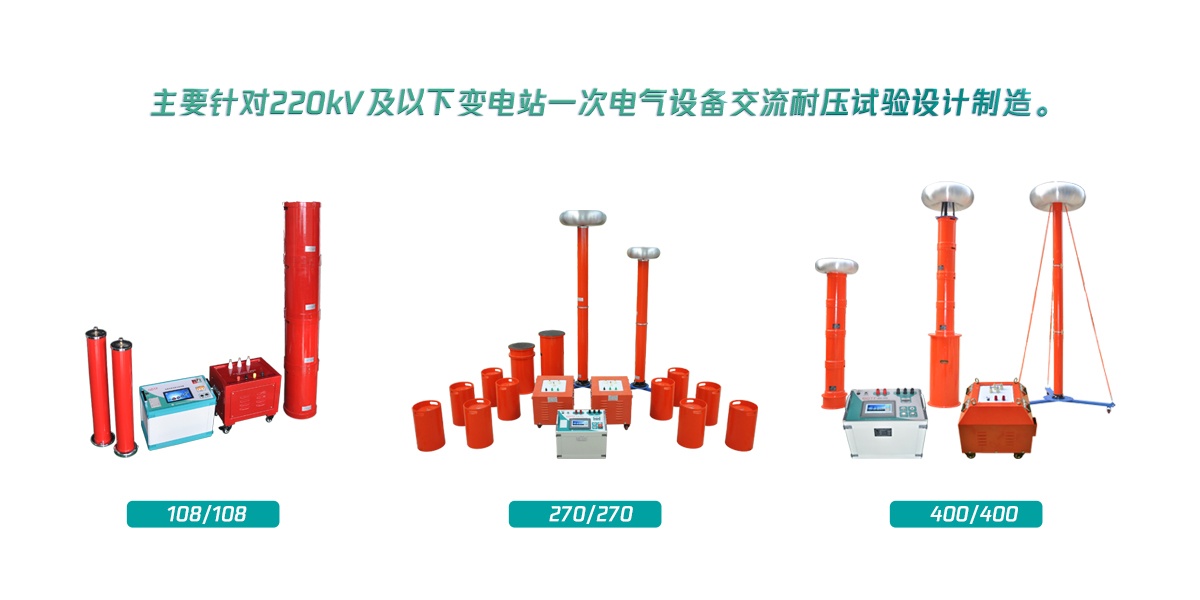

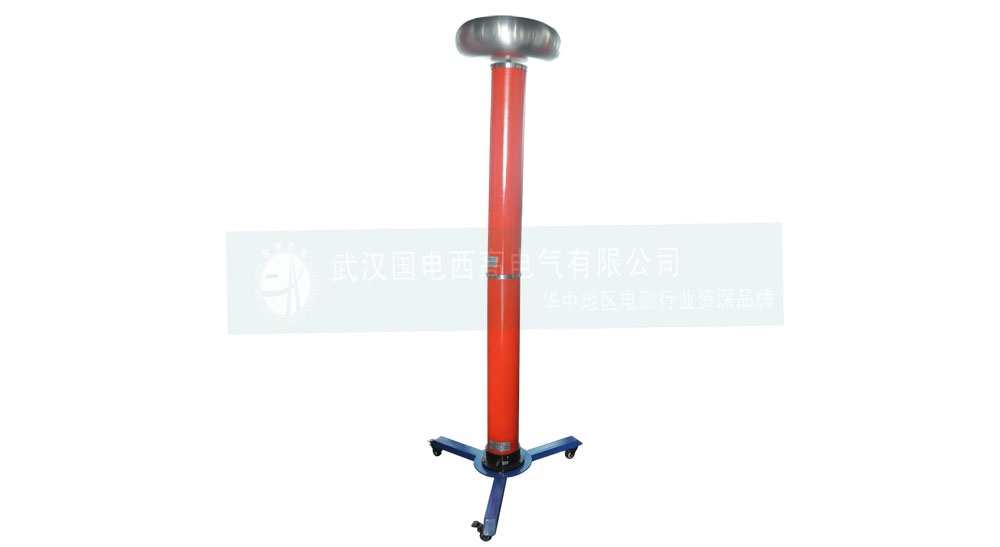

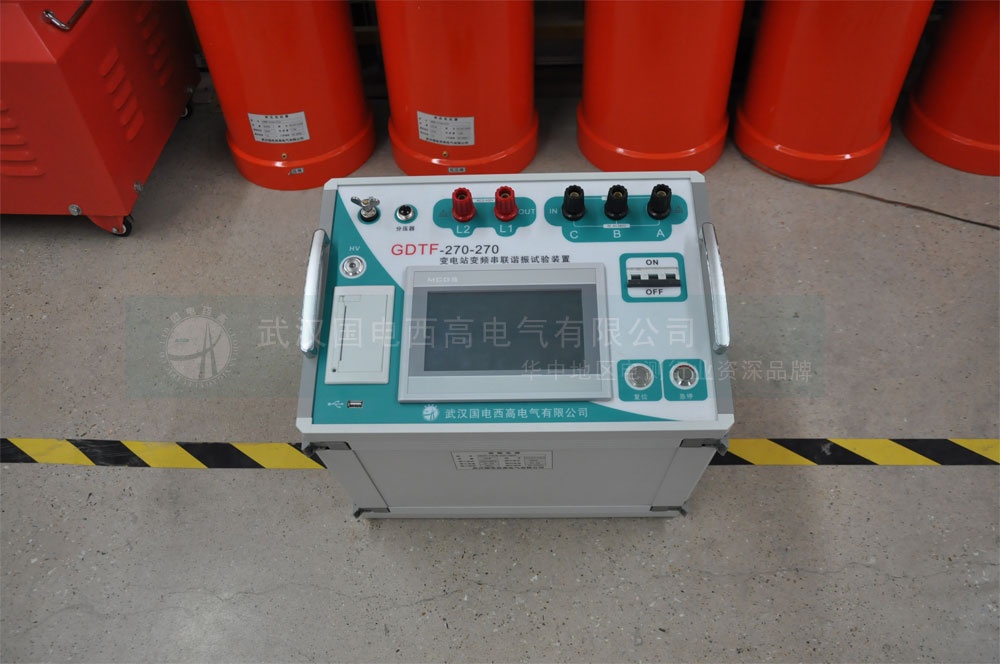

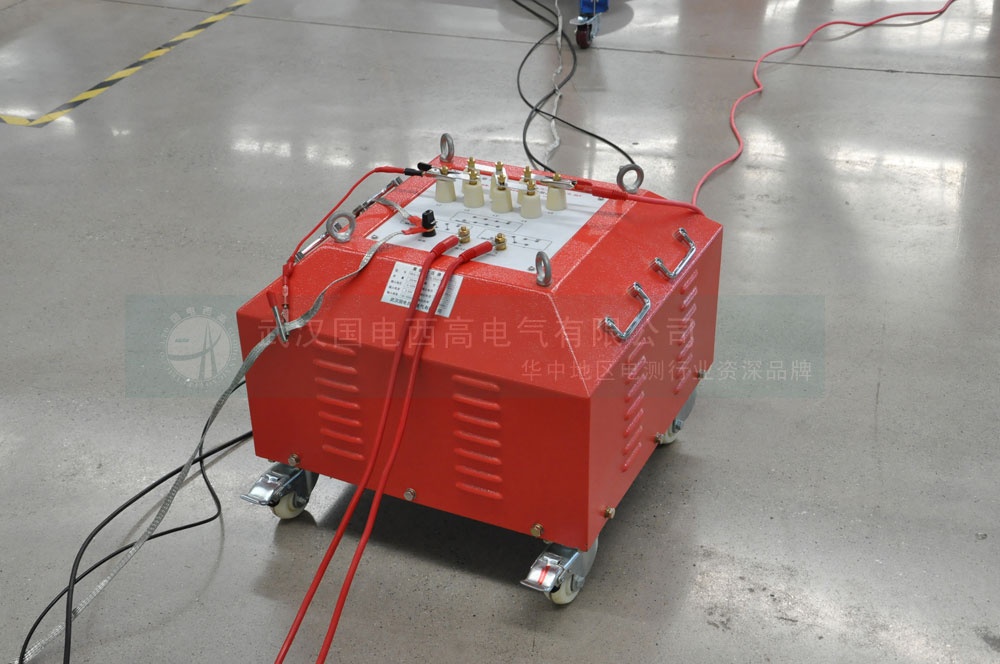

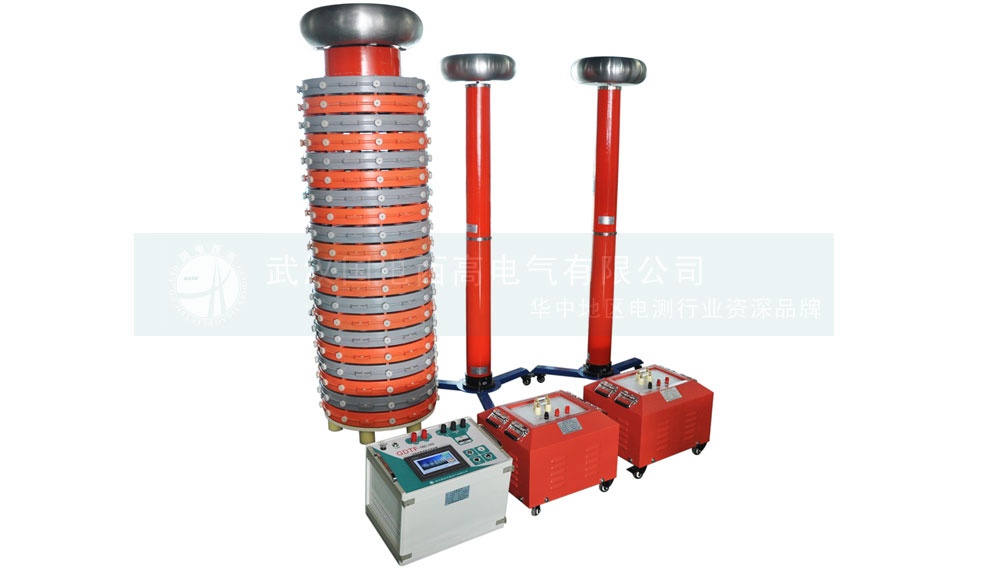

变电站变频串联谐振试验装置主要由变频控制电源、激励变压器、电抗器、电容分压器组成。其中变频控制电源采用进口专用的SPWM数字式波形发生芯片，频率分辨率为16位，在20～300Hz时频率细度可达0.1Hz，同时采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了先进的IPM模块，确保仪器稳定和安全。

产品特点

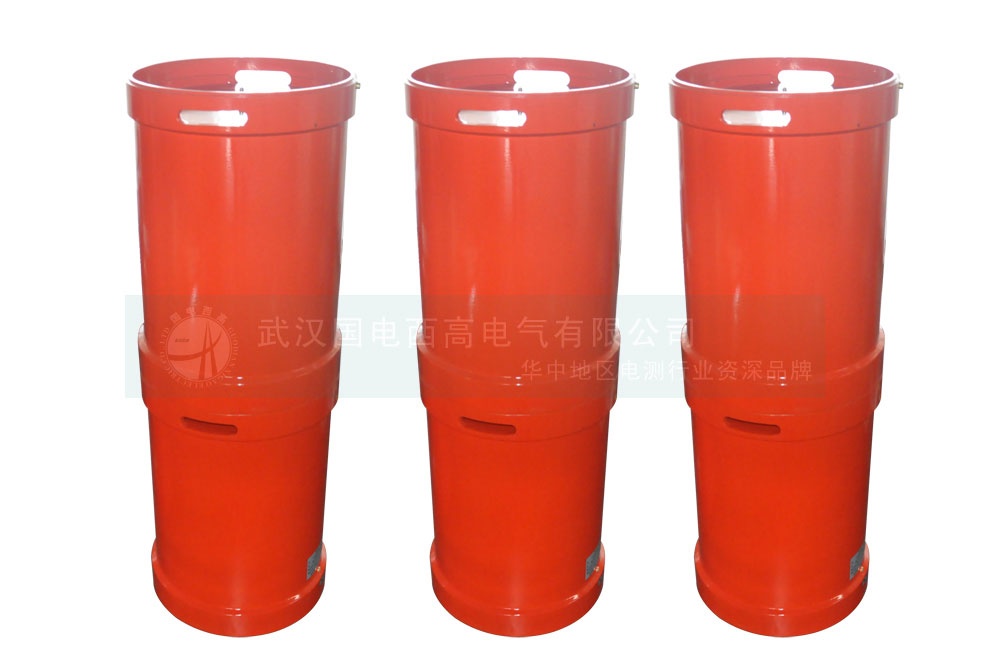

同电压等级、同容量的电抗器其体积较小、重量较轻；在额定负载时温升小；采用干式环氧浇注，机械强度高，电气绝缘性能好，美观可靠。
变频控制源容量裕度大；保护功能强；输出波形好；稳定性好；具备多种工作模式，操作方便；采用220V或380V单相电源，方便现场取电。
配置灵活。可选配不同类型电抗器，满足不同试品要求，实现一机多用，性价比高。
技术参数

产品参数
- 额定输出电压： 0～800kV（AC有效值）及其以下
- 输出频率： 20～300Hz
- 谐振电压波形：纯正弦波，波形畸变率＜1.0%
- 最大试验容量： 1000kVA及其以下
- 工作制：满功率输出下，一次连续工作时间15min
- 品质因数： 30～90
- 频率调节灵敏度： 0.1Hz，不稳定度＜0.05%
- 工作电源： 380/220V±15%/50Hz±5%
变电站变频串联谐振试验装置系列产品配置及适用范围

产品型号	输入电压(v)	输出电压(kV)	容量(kVA)	适用范围	主要配置
GDTF-108/108	380	0-108	108	31500kVA及以下35kV电力变 35kVA断路器及闭母线、绝缘子 10kV（300 m㎡）电缆2000m 35kv（300 m㎡）电缆500m	5kW变频源1台 5kVA励磁变1台电抗器4台27kV/1A 分压器100kV
GDTF-216/216	380	0-216	216	110kVA断路器及母线 110kVA GIS≤10隔断 35kv（300 m㎡）电缆1500m 10kV（300 m㎡）电缆3km 110kv全绝缘主变压器	10kW变频源1台 10kVA励磁变1台电抗器4台54kV/1A 分压器200kV
GDTF-270/270	380	0-270	270	110kV GIS开关和电力变 10kV（300 m㎡）电缆5km 35kV（300 m㎡）电缆2km	15kW变频源1台 15kVA励磁变1台电抗器5台54kV/1A 分压器300kV
GDTF-200/400	380	0-400	200	220kV GIS 开关和电力主变 110kV GIS 开关和电力主变	10kW 变频源 1 台 10kVA 励磁变 1 台电抗器 4 台 100kV/0.5A 分压器 400kV
GDTF-400/400	380	0-400	400	220kV GIS 开关和电力变 10kV （300 m ㎡）电缆 4km 35kV （300 m ㎡）电缆 1km	20kW 变频源1 台 20kVA励磁变 1 台电抗器 4台 100kV/1A 分压器 400kV
GDTF-520/260	380	0-260	520	110KVA 断路器及母线 110kVA GIS≤10 隔断 110kV （300 m ㎡）电缆 800m 35kv （300 m ㎡）电缆 3km 10kV （300 m ㎡）电缆 6km 110kv 全绝缘主变压器	25kW 变频源 1 台 25kVA 励磁变 1 台电抗器 4 台 65kV/2A 分压器 300kV
GDTF-500/500	380	0-500	500	220kVA 及以下电压互感器电流互感器 220kVA 及以下穿墙套管 220kVA 及以下支柱绝缘子、隔离开关 220kV 及以下断路器 220kV 及其以下绝缘工器具	20kW 变频源 1 台 20kVA 励磁变 1 台电抗器 4 台 125kV/1A 分压器 500kV
GDTF-600/600	380	0-600	600	110kV （ 300 m ㎡）电缆 800m 35kv （ 300 m ㎡）电缆 110m 35-220kV GIS 、主变、开关、绝缘子	30kW 变频源 1 台 30kVA 励磁变 1 台电抗器 5 台 120kV/1A 分压器 600kV
GDTF-800/800	380	0-800	800	110kV （ 300 m ㎡）电缆 800m 220kv （ 300 m ㎡）电缆 500m 35-500kV GIS 、主变、开关、绝缘子	40kW 变频源 1 台 40kVA 励磁变 1 台电抗器 4 台 200kV/1A 分压器 800kV
