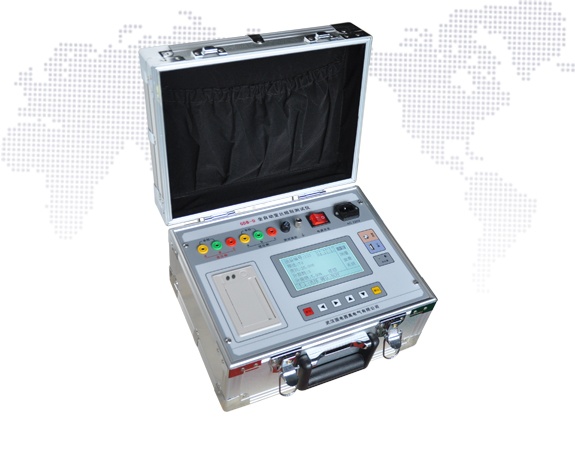

GDB-D全自动变比组别测试仪

GDB-D变压器变比组别测试仪是针对电力系统的三相变压器、特别是Z型绕组变压器和其它空载电流比较大的变压器设计的。

仪器的测试量程宽，速度快，重复性好，数据处理灵活，联机方便，保护完善，易于学习，操作方便。

产品特点

• 可测Ζ形联接变压器。
• 有2个输出电压可共选择，可测空载电流较大的变压器。
• 量程宽，变比最高可达10000。
• 自动计算分接接位置。
• 速度快，三相18秒。
• 重复性好。
• 数据自动保存，最多可保存99个。
• 数据处理方式灵活，可以检索，打印，转存U盘，删除，上传PC机测。
• 有变压器短路、匝间短路保护功能。如果有短路，液晶屏上显示相应的汉字提示信息。
• 可以完全由上位机控制整个测试过程，保存数据，打印试验报告。
• 仪器内置使用说明书，可以随时查阅。
• 体积小，只比A4的纸稍大一点。
• 技术参数
  • 变比测试范围: 0.8～10000
  • 组别测试范围: 1～12
  • 变比测试准确度:
    • 0.1级(180V：0.8～200)
    • 0.2级(180V：200-1000)
    • 0.5级(180V：1000～10000)
    • 0.2级(10V：0.8～100)
  • 变比分辨率: 0.0001
  • 仪器电源输入: 220V±10% 、50Hz±1Hz
  • 使用温度：-20℃～40℃
  • 相对湿度：≤85%，不结露
  • 主机外形尺寸：325mm×280mm×190mm
  • 主机重量：6.9kg
