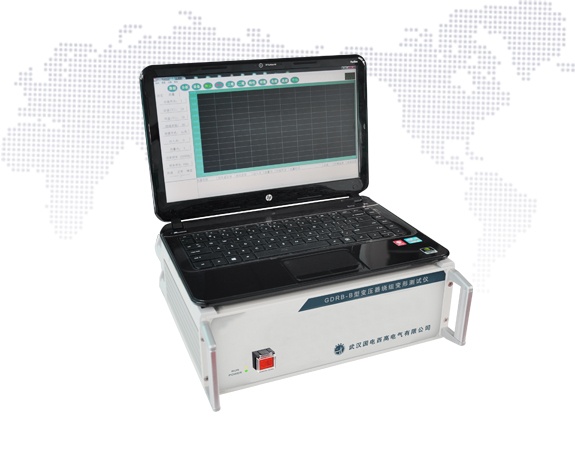

GDRB-B变压器绕组变形测试仪
物流费用：
免物流费
更新：2020-10-22已售出 0 浏览： |
产品特点
- 采集控制采用高速、高集成化微处理器。
- 笔记本电脑与仪器之间通信USB接口。
- 笔记本电脑与仪器之间通信无线蓝牙接口。
- 硬件机芯采用DDS专用数字高速扫频技术(美国)，通过测试可以准确诊断出绕组发生扭曲、鼓包、移位、倾斜、匝间短路变形及相间接触短路等故障。
- 高分辨dB值测量，双通道16位A/D(现场试验改变分接开关，即有明显输出变化)。
- 信号输出幅度可以软件调节，最大幅度峰值±10V。
- 计算机将检测结果生成电子文档(Word)
- 选用精密、高稳定元器件，对同一相重复试验，测量重复率在99.5%以上。
- 成品电路板,表面有特殊处理，具有抗水和有害气体污染。
- 仪器具有线性扫频测量和分段扫频测量双测量系统功能,兼容当前国内两种技术流派的测量模式
- 幅频特性符合国家关于幅频特性测试仪的技术指标。横坐标（频率）具有线性分度及对数分度两种，因此打印出的曲线可以是线性分度曲线也可以是对数分度曲线，用户可根据实际需要选用。
- 检测数据自动分析系统,横向比较A、B 、C三相之间进行绕组相似性比较,其结果为:①一致性很好②一致性较好③一致性较差④一致性很差,纵向比较A-A、B-B、C-C调取原数据与当前数据同相之间进行绕组变形比较，其结果为:①正常绕组②轻度变形③中度变形④严重变形④。
- 自动生成Word电子文档，供保存和打印。
- 该仪器完全满足电力标准DL/T911－2004《电力变压器绕组变形的频率响应分析法》的技术条件。
|
GDRB 系列变压器绕组变形测试仪 |
|||
|
|
GDRB-B （ GDRB-C ） |
GDRB-F( 阻抗二合一 ) |
|
|
线性扫描分布 |
扫频测量范围 |
(1kHz)-(2MHz) |
(1kHz)-(10MHz) |
|
扫频点 |
2000 |
4000 |
|
|
分辨率 |
1kHZ |
0.25 、 0.5 、 1kHZ |
|
|
扫频测量范围 |
扫频测量范围 |
(0.5kHz)-(1MHz) |
(0.5kHz)-(1MHz) |
|
扫频点 |
2000 |
2000 |
|
|
分辨率 |
(0.02kHz)-(1kHZ) |
(0.02kHz)-(1kHZ) |
|
|
同相测试重复率 |
99.5% |
99.9% |
|
|
幅度测量范围 |
(-100dB)-(+20dB) |
(-120dB)-(+20dB) |
|
|
信号输入阻抗 |
1MΩ |
||
|
信号输出阻抗 |
50Ω |
||
|
幅度测量精度 |
0.1dB |
||
|
扫描频率精度 |
小于 0.01% |
||
|
仪器尺寸 |
300X340X120(mm) |
||
