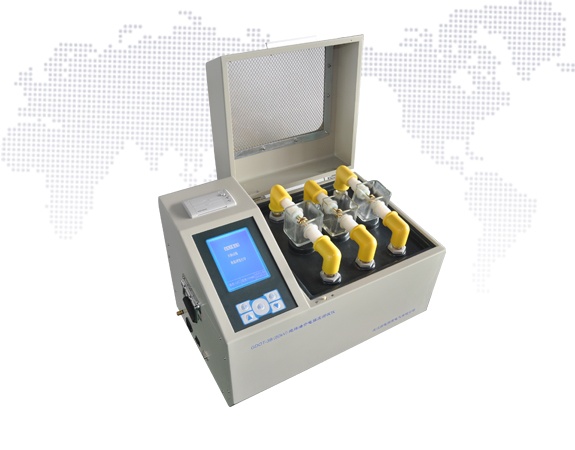

GDOT-3B绝缘油介电强度测试仪

GDOT-3B绝缘油介电强度测试仪

采购须知
为了满足试验要求，采购前需正确选型
如果您是直接用户，我们会安排技术人员与您沟通
如果您是经销商，请尽量提供被试品的详细参数

我们可提供
免费选型服务，您无须有是否购买的顾虑
全国调试服务，无论您的试验现场多么恶劣

完善售后服务，欢迎来我司实地考察

产品概述

在电力系统、铁路系统及大型石油化工厂矿，企业都有大量的电气设备，其内部绝缘大都是充油绝缘型的，绝缘油的介电强度是必测的常规试验。为适应市场需要，我公司依据国家标准GB/T507-2002、行标DL429.9-91以及最新的电力行业标准DL/T846.7-2004自行研发、生产了系列绝缘油介电强度测定仪。本仪器以单片微计算机为核心，实现了测试全部自动化，测量精度高，极大的提高了工作效率，同时也大大减轻了工作人员的劳动强度。

产品特点

本仪器采用微处理器，三杯一体，自动完成升压、保持、搅拌、静放、计算、打印等操作
可在0～80kV（100kV）范围内进行油循环耐压试验。
大屏幕液晶显示，汉字菜单提示。
本仪器操作简单，操作人员只需进行简单的设置，仪器将会按照设定自动完成1-3个油样的耐压试验。
每个油样，每次击穿电压值和轮回次数会自动存储，试验完成后，热敏打印机可打印出各油样各次击穿电压值和平均值。
掉电保持，可存储100个实验结果，并可显示当前环境温度和湿度。
采用单片机控制进行匀速升压，电压频率准确到50HZ，使得整个过程便于控制。
具有过压、过流、限位等保护，以保障操作人员的安全。
具有温度测量显示功能以及系统时钟显示。

标准RS232接口，可与计算机通信。

技术参数

输出电压：0～80kV（100kV可选）
电压畸变率：＜3%
升压速度：0.5～5kV/S（可调）
静放时间：15分（可调）
升压间隔：5分（可调）
升压次数：1～10次
升压器容量：1．5kVA
测量精度：±3%
电源电压：AC220V±10% 50Hz±1 Hz
功率：200W
适用温度：0℃～45℃
适用湿度：＜75%RH
外形尺寸：585×390×410

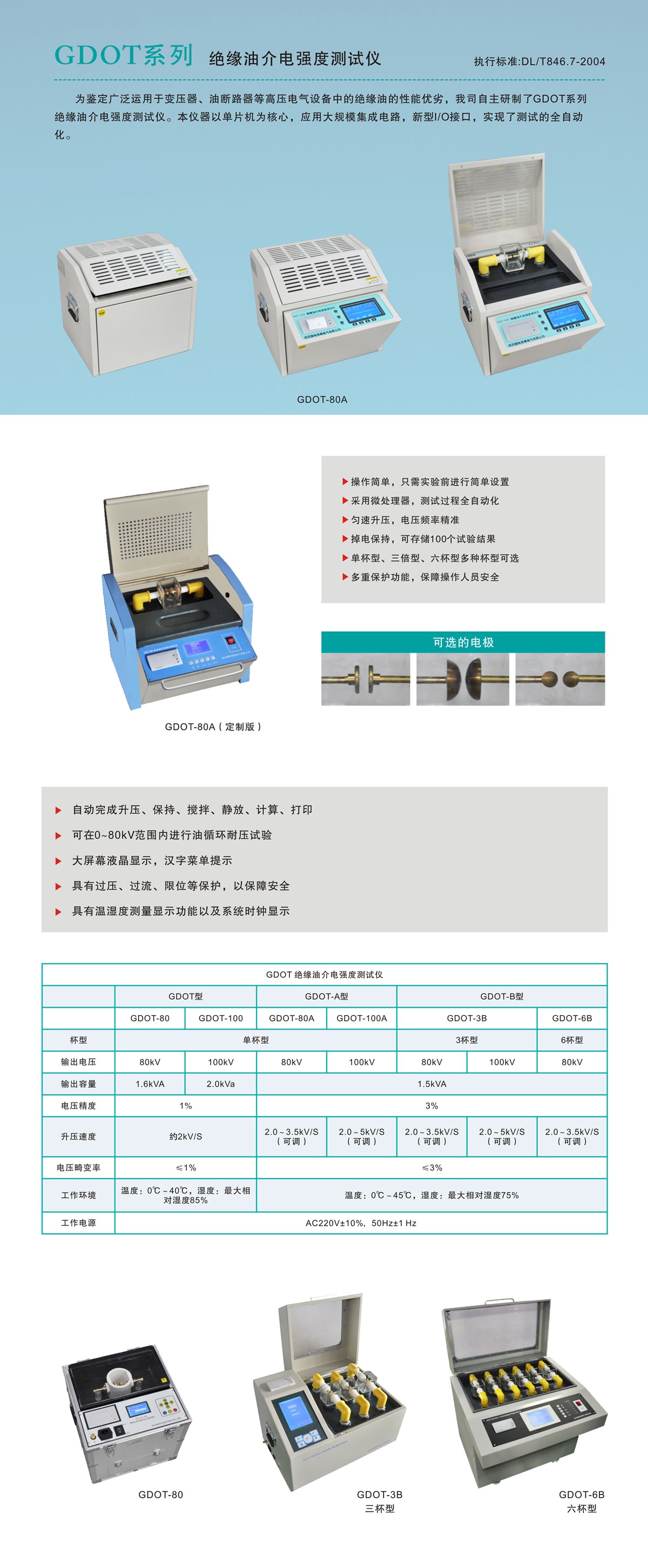

GDOT 绝缘油介电强度测试仪
	GDOT 型		GDOT-A 型		GDOT-B 型
	GDOT-80	GDOT-100	GDOT-80A	GDOT-100A	GDOT-3B		GDOT-6B
杯型	单杯型				3 杯型		6 杯型
输出电压	80kV	100kV	80kV	100kV	80kV	100kV	80kV
输出容量	1.6kVA	2.0kVA	1.5kVA
电压精度	1%		3%
升压速度	约 2kV/S		2.0 ～ 3.5KV/S （可调）	2.0 ～ 5KV/S （可调）	2.0 ～ 3.5KV/S （可调）	2.0 ～ 5KV/S （可调）	2.0 ～ 3.5KV/S （可调）
电压畸变率	≤ 1%		≤ 3%
工作环境	温度： 0 ℃～ 40 ℃，湿度：最大相对湿度 85%		温度： 0 ℃～ 45 ℃，湿度：最大相对湿度 75%
工作电源	AC220V ± 10% ， 50Hz ± 1 Hz
