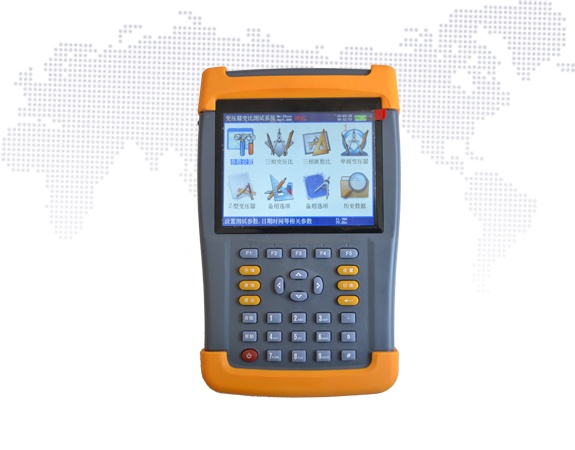

GDB-H手持式全自动变比组别测试仪

GDB-H手持式全自动变比组别测试仪

采购须知
为了满足试验要求，采购前需正确选型
如果您是直接用户，我们会安排技术人员与您沟通
如果您是经销商，请尽量提供被试品的详细参数

我们可提供
免费选型服务，您无须有是否购买的顾虑
全国调试服务，无论您的试验现场多么恶劣

完善售后服务，欢迎来我司实地考察

产品概述

该仪器采用大屏幕真彩色液晶做为显示器，全中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好，向量图显示及接线判断为检查电路的正确性提供了可靠的依据。全触摸式导电硅胶键盘操作方式，操作手感好，简便易学。仪器内置大容量掉电不丢失数据存储器，可将现场校验数据保存下来，最多可扩展存储1000组现场校验结果，可提供后台微机管理软件，通过U盘将结果转存至计算机，生产报表、打印，实现微机化管理。
仪器采用本公司独立设计开模制造的工程塑料外壳，仪表外形美观、实用。现场测试操作方便。

功能特点

真正三相测试：单相电源输入，内部数字合成三相标准正弦波信号源，通过高保真功率放大器，产生三相测试电源（失真度小于0.1%、对称度优于0.05%）输出，测试结果具有更好的等效性，不会出现组别误判等现象
功能强大：既可进行单相测量，又可实现三相绕组的自动测试，单相、三相均可测量极性，相角，一次完成测量AB、BC、CA三相的变比值、相角值、误差、分接位置、分接值等参数，可自动识别组号
相角测量功能：准确测量高、低压侧之间的相位角，可以对非整点的变压器进行变比和角度的测量
六角图显示功能：测试结果以数字和六角矢量图显示，直观的看出变压器连接组别情况
盲测功能：无需选择接线方式，无需选择接线组别，测量Y/△、△/Y变压器无需外部短接，可根据选择的测试内容自动切换接线方式。完全可以对没有铭牌的变压器进行变比和组号的测量
分接测试：能快速测量在各分接开关位置的变比及变比误差，额定变比只需输入一次，不必反复输入就能计算出各分接位置的变比误差
同时具有匝数比测量和运行电压变比测量两种功能，运行变比能更真实的反映变压器在实际运行的情况下，电压变比的实际数值
抗振性好：军品接插件的使用增强了抗振性能
采用5.6寸高清真彩液晶屏，显示数据效果和矢量图效果直观细腻
本仪器所用的测试源是数字合成的标准正弦数字源，失真度小于0.1%，不受工作电源质量的影响。
携带方便：体积小，重量轻
内部具备高容量锂离子充电电池，现场无需任何电源即可完成测试工作，一次充满可以连续进行800次以上的测量。

技术参数

	GDB-P	GDB-H
变比测试范围	0.8 ～ 10000	0.8 ～ 10000
组别测试范围	1 ～ 12	1 ～ 12
变比测试准确度	变比范围 0.8 ～ 3000:0.2 级
	变比范围 3000 ～ 10000:0.2 级
	（可根据需要订制全量程 0.1 级设备）
相角测量准确度	0.1°
变比分辨率	0.0001
电源	220V ± 10% 、 50Hz ± 1Hz
使用温度	-10 ℃～ 40 ℃
相对湿度	≤ 80% ，不结露
外形尺寸	325×280×190mm	400×290×170 mm
