产品概述

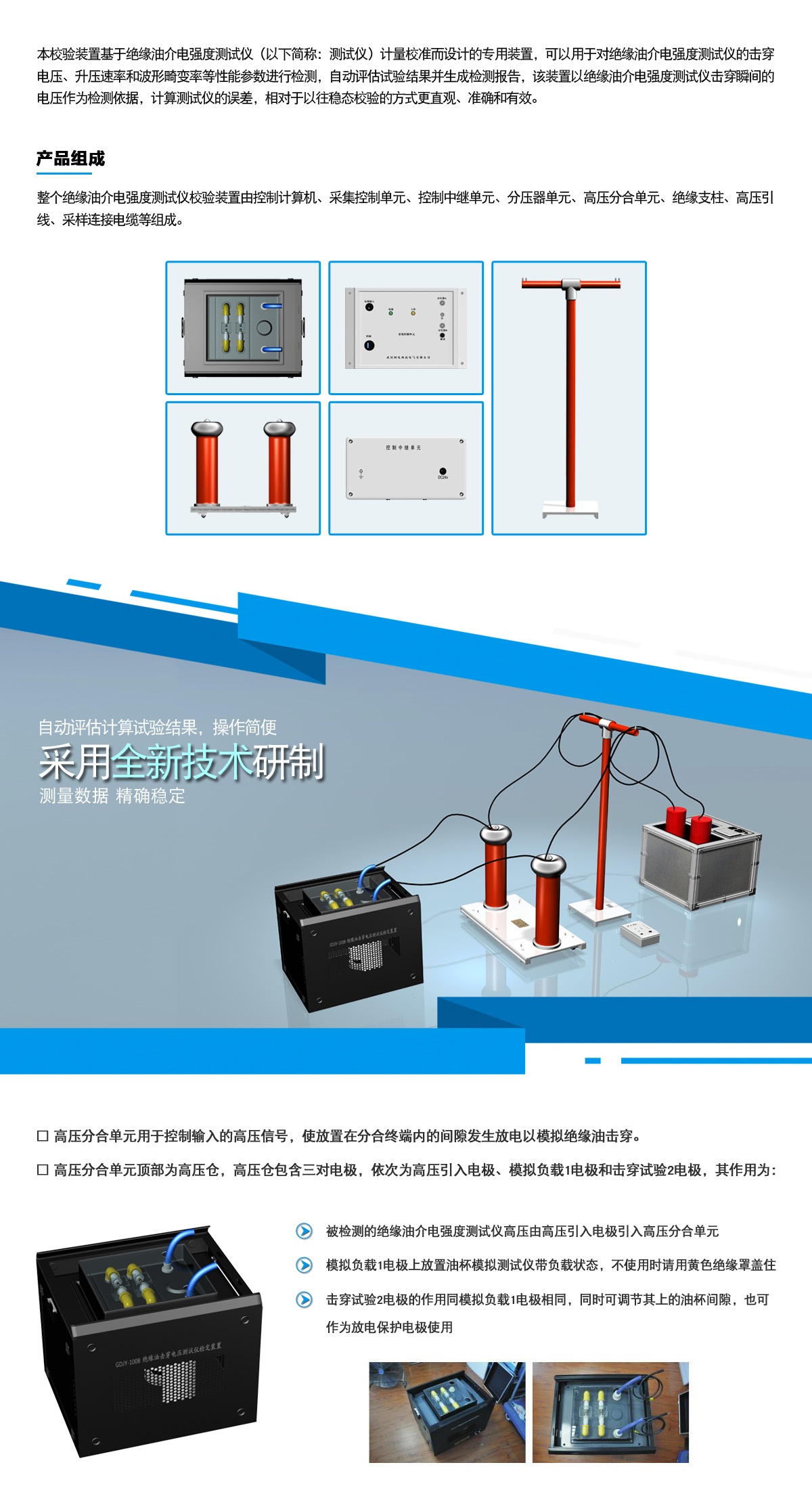

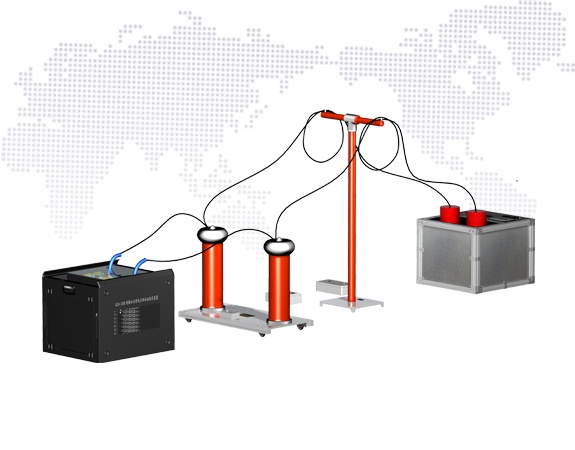

本校验装置基于绝缘油介电强度测试仪（以下简称：测试仪）计量校准而设计的专用装置，可以用于对绝缘油介电强度测试仪的击穿电压、升压速率和波形畸变率等性能参数进行检测，自动评估试验结果并生成检测报告，该装置以绝缘油介电强度测试仪击穿瞬间的电压作为检测依据，计算测试仪的误差，相对于以往稳态校验的方式更直观、准确和有效。

产品特点

采用主动击穿方式，在指定点构造击穿条件，检测被试品的击穿电压读数误差；
实时监视被试品的输出电压交流波形，数值显示有效值电压、峰值电压、电压频率和波形畸变率，曲线显示输出电压有效值；
2路高压信号采样，同步检测测试仪的两个高压臂高压信号；
自动评估计算试验结果；
各种试验的试验项目信息和试验流程可设置并保存；
自动生成Word、Excel或Pdf格式可选的试验报告。

技术参数

技术参数
10kV ～ 100kV 分压器测量误差	小于 0.2%RD+0.05kV
升压速率测量误差	小于 0.5%
时间读数分辨率	40.96us
最高测量电压	100kV RMS
最高击穿电压	80kV
分压器电容值	10pF
最高测量电压	50kV
分压器变比	5000:1
高压分合单元允许最大输入电压	80kV
辅助计算机最低配置	CPU 主频 > 1.5GHz
	系统的内存 > 1GB
	计算机的操作系统为 Windows 7(32Bit)
	计算机的硬盘 > 40G
	具有 USB2.0 接口
