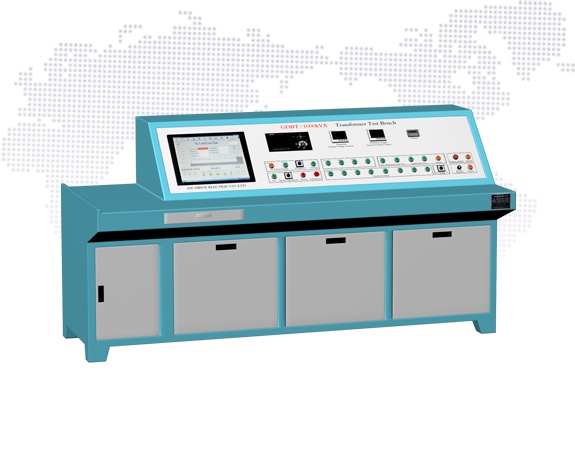

GDBT系列变压器电气特性综合测试台


采购须知
为了满足试验要求，采购前需正确选型
如果您是直接用户，我们会安排技术人员与您沟通
如果您是经销商，请尽量提供被试品的详细参数



我们可提供
免费选型服务，您无须有是否购买的顾虑
全国调试服务，无论您的试验现场多么恶劣

完善售后服务，欢迎来我司实地考察

产品概述
该试验台主要是对电力变压器，配电变压器的空载、负载特性进行试验，也可对被试变压器进行倍频感应及工频耐压试验。该装置测量部分由高档单片机控制，数字显示，空载，短路等测试数据由单片机同步采样，避免了传统试验方法中电压，电流表，功率表分别读数并由人工计算造成的误差。
测试项目：三相电压有效值、三相电流有效值、三相有功损耗、三相无功损耗、三相平均值电压、三相电压平均值、三相电流平均值、总功率、空载电流百分比、阻抗电压百分比、频率、功率因数、倍频感应试验。

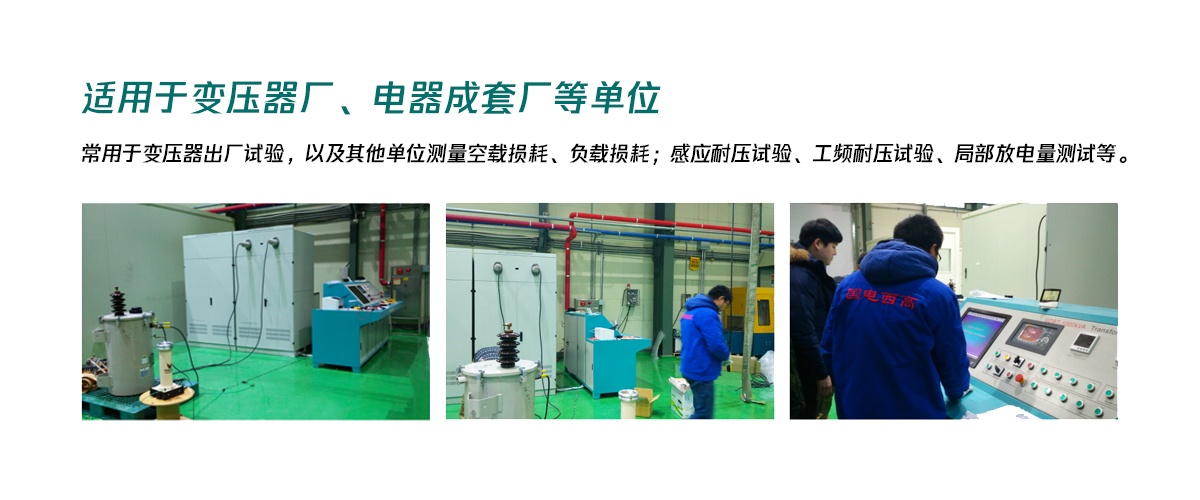

适用场合
  • 常用于变压器厂、电器成套厂等单位。
  • 常用于变压器出厂试验，以及其他单位测量空载损耗、负载损耗；感应耐压试验、工频耐压试验、局部放电量测试等。
  • 据GB1094.1-2013电力变压器第一部分（总则）规定：变压器要求进行空载试验及负载试验。
  • 据GBT1094.3-2003第12节感应电压试验（ACSD、ACLD）规定：ASCD试验一般要进行局部放电测量。
  • 执行标准： GB/T4776，GB/T5169，GB/4285-1993。

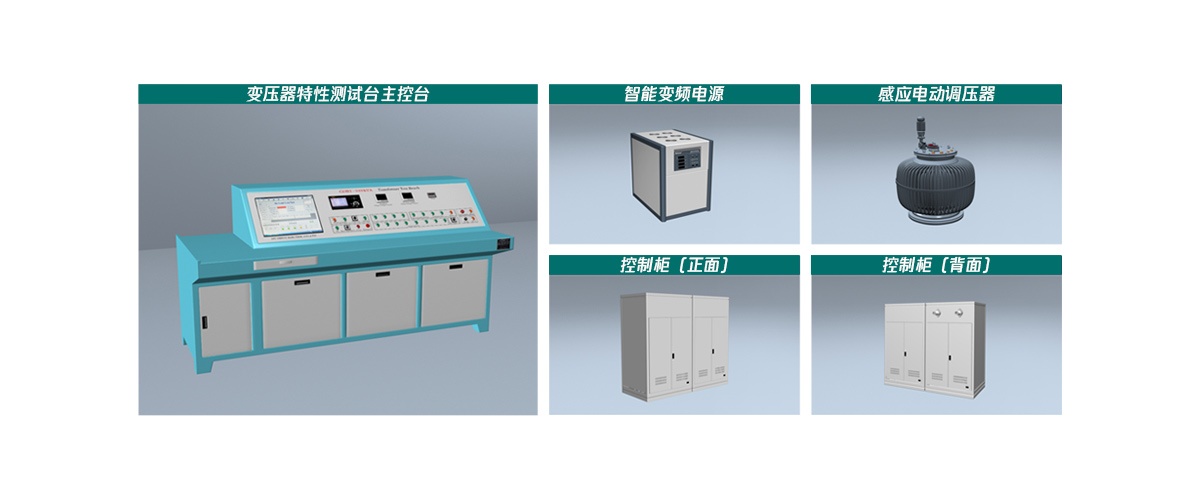

产品组成
  • 变压器综合测试台：能真实地判断电力变压器的空载电流，空载损耗，阻抗电压和负载损耗，准确的测量电力变压器直流电阻，变比，实施状态诊断，确保安全运行，为监测或制造变压器提供了可靠的数据。
  • 变频电源：可提供世界各国电网供电电压，适用于出口电器生产厂、实验室、国防军工等行业。
  • 感应电动调压器 ：感应调压器能在带负荷情况下，无级、平滑、连续地调节输出电压。
  • 辅助控制柜 、信号控制柜
  •
    技术参数
    GDBT-630kVA/10kV变压器综合测试台配置方案
    序号 设备名称 产品型号 数量 备注
    第一部分：主控制台体及外部设备
    1 全自动变压器特性测试台主控台 GDBT-630KVA/10KV 一台 电脑全自动控制
    三相感应电动调压器 TSJA-30kVA/20- 650V 一台 三相感应调压器
    第二部分：变压器空负载特性试验
    2 变压器空载负载特性测试仪 WT-500 一台 可在PC机上监视电压电流的波形，确认电压电流的波形形状，波形失真情况。
    电流互感器 GDHL-50A/5A/3kV 一台
    第三部分:直流电阻试验、变比组别试验
    3 直流电阻快速测试仪-便携式 GDZRC-5A 一台 需带串口通讯、要定做成标准机箱
    4 全自动变比组别测试仪-便携式 GDBC-II 一台 需带串口通讯、要定做成标准机箱
    第四部分：倍频感应耐压及局放试验
    5 中频发电机组及控制部分 GDBF-20kVA 一套 中频发电机组输出电压为50V-800V
    数字式局部放电检测系统 GDJF-2006 一台 三个测量通道
    三相隔离低通滤波 GDLB-20kVA 一台 能有效地隔离及衰减火花放电信号及来自电源侧的各种干扰信号。
    耦合电容器   一套 包括三个耦合电容器
    第五部分： 电力变压器工频耐压试验
    6 工频耐压成套试验装置 GDYD-A-5KVA/50KV 一套 智能PLC控制
    高压保护水电阻   一根 电压等级50KV
    第六部分：电力变压器绝缘电阻试验
    7 绝缘电阻测试仪 GD-3126A 一台 绝缘电阻最大可测10TΩ
    第七部分：电力变压器绝缘油耐压试验
    8 绝缘油介电强度测试仪 GDOT-80 一台 最高电压可达80KV
    注：10、11这两项试验项目属特殊试验项目、需根据客户需求定做

    GDBT-1600kVA/10kV变压器综合测试台配置方案
    序号 设备名称 产品型号 数量 备注
    第一部分：主控制台体及外部设备
    1 全自动变压器特性测试台主控台 GDBT-1000KVA/10KV 一台 电脑全自动控制
    三相感应电动调压器 TSJA-50kVA/20- 650V 一台 三相感应调压器
    第二部分：变压器空负载特性试验
    2 变压器空载负载特性测试仪 WT-500 一台 可在PC机上监视电压电流的波形，确认电压电流的波形形状，
    波形失真情况。
    电流互感器 GDHL-75A/5A/3kV 一台
    第三部分:直流电阻试验、变比组别试验
    3 直流电阻快速测试仪-便携式 GDZRC-10A 一台 需带串口通讯、要定做成标准机箱
    4 全自动变比组别测试仪-便携式 GDBC-II 一台 需带串口通讯、要定做成标准机箱
    第四部分：倍频感应耐压及局放试验
    5 中频发电机组及控制部分 GDBF-30kVA 一套 中频发电机组输出电压为50V-800V
    数字式局部放电检测系统 GDJF-2006 一台 三个测量通道
    三相隔离低通滤波 GDLB-30kVA 一台 能有效地隔离及衰减火花放电信号及来自电源侧的各种干扰信号。
    耦合电容器   一套 包括三个耦合电容器
    第五部分： 电力变压器工频耐压试验
    6 工频耐压成套试验装置 GDYD-A-10KVA/50KV 一套 智能PLC控制
    高压保护水电阻   一根 电压等级50KV
    第六部分：电力变压器绝缘电阻试验
    7 绝缘电阻测试仪 GD-3126A 一台 绝缘电阻最大可测10TΩ
    第七部分：电力变压器绝缘油耐压试验
    8 绝缘油介电强度测试仪 GDOT-80 一台 最高电压可达80KV
    注：10、11这两项试验项目属特殊试验项目、需根据客户需求定做
