GDJ系列绝缘杆耐压试验电极装置

GDJ系列绝缘杆耐压试验电极装置

采购须知
为了满足试验要求，采购前需正确选型
如果您是直接用户，我们会安排技术人员与您沟通
如果您是经销商，请尽量提供被试品的详细参数

我们可提供
免费选型服务，您无须有是否购买的顾虑
全国调试服务，无论您的试验现场多么恶劣

完善售后服务，欢迎来我司实地考察

产品概述

本绝缘杆耐压试验支架是按照《带电作业工具、装置和设备预防性试验规程》（DLT 976-2005)的要求的基础上研制而成适用于各种电压等级的绝缘杆耐压试验，可测试不同类型的绝缘棒，包括常见的，接口式绝缘操作杆，伸缩式高压令克棒，游刃式高压令克棒，我们的绝缘杆测试仪可进行伸缩高度调节，可满足不同长度的绝缘杆的绝缘测试，测试范围广可满足10KV，35KV，110KV，220KV，330KV，500KV的绝缘棒进行测试。

产品特点

试验装置采用铝合金型材作为支撑底座，重量轻、强度高；
试验电极采用304不锈钢管，具有抗氧化、耐磨、导电率高等特性，
高内嵌导电泡棉，能使被试品与电极紧密贴合，还能有效地保护被试品表面不受损伤。
多种尺寸可按需制定
12个检测工位可同时检测，提高操作效率

操作方法

将被试绝缘杆平铺在U型卡槽内，电极距离按表的规定选择。
按要求将高压线和地线接到指定的接线端上，确认无误后方可进行升压。
根据绝缘梯的电压等级升到上表规定的试验电压值，在规定的时间内试品没有出现击穿、闪络现象，可以判断试品合格。

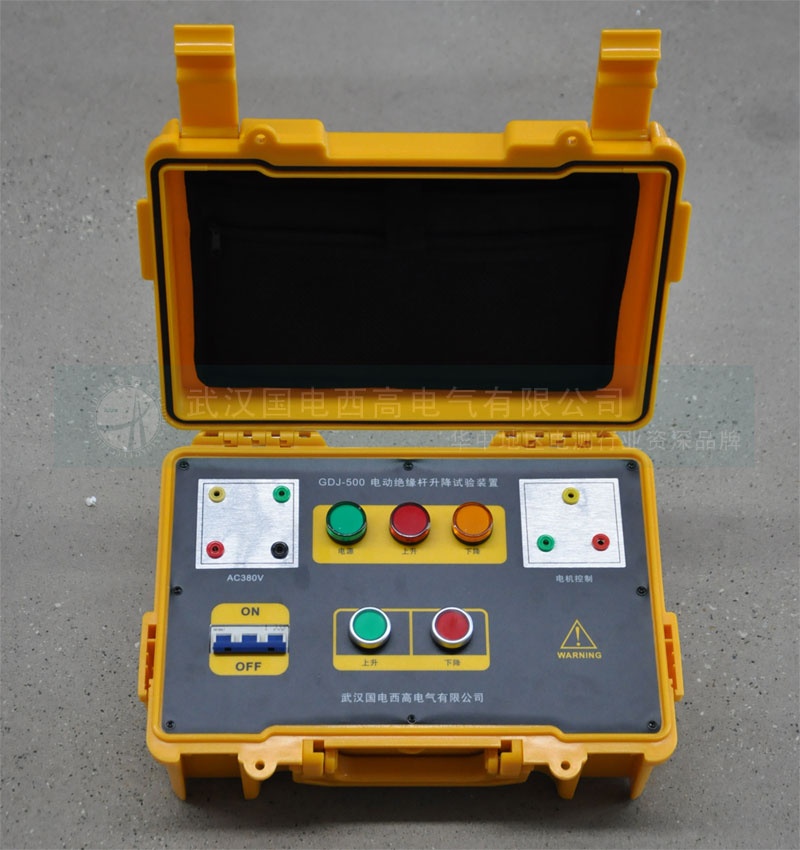

如试品电压等级较高时（超过330KV)，需要将电极支架升高，两人同时将两边的支柱升到最高位置，然后逆时针转动下面的绝缘杆即可锁紧。

技术参数

技术指标

环境温度	-10℃-40℃
湿度	≤90%RH ，不结露、仪器不闪烁
连续运行时间	可连续
规格	单个电极 12003601900
试验工位	12 工位
电极间隙	自定义
重量（ kg ）	单个电极 11
最高耐压	400KV

绝缘杆电气性能

额定电压（ kV)	试验长度（ m ）	试验电压（ kV)	耐压时间（ min ）
10	0.4	45	1
35	0.6	95	1
66	0.7	175	1
110	1.0	220	1
220	1.8	440	1
330	2.8	380	3
500	3.7	580	3
± 500	3.2	565DC	3
