GDJS-A系列智能绝缘手套（靴）耐压试验装置

GDJS-A系列智能绝缘手套（靴）耐压试验装置

采购须知
为了满足试验要求，采购前需正确选型
如果您是直接用户，我们会安排技术人员与您沟通
如果您是经销商，请尽量提供被试品的详细参数

我们可提供
免费选型服务，您无须有是否购买的顾虑
全国调试服务，无论您的试验现场多么恶劣

完善售后服务，欢迎来我司实地考察

产品概述

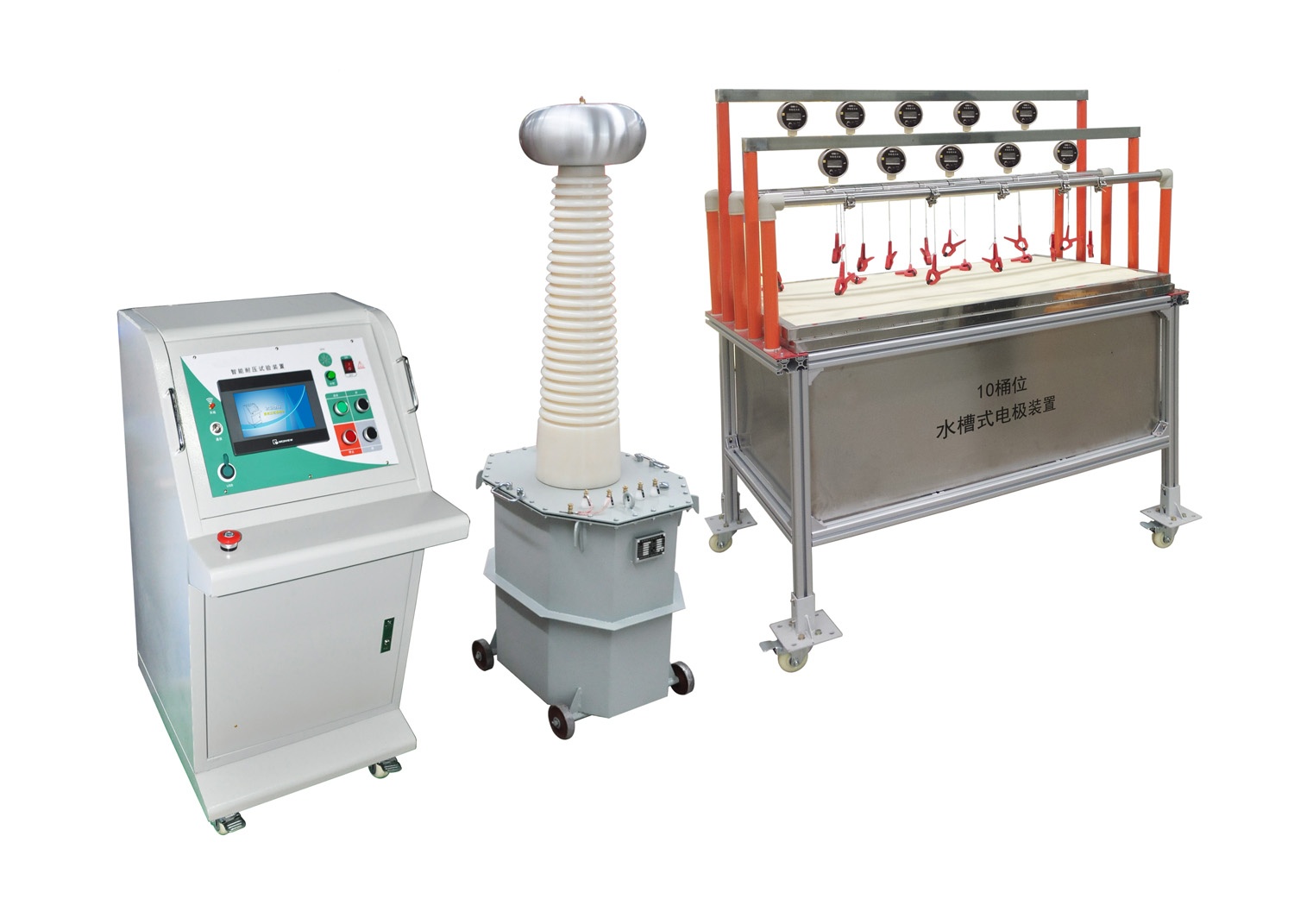

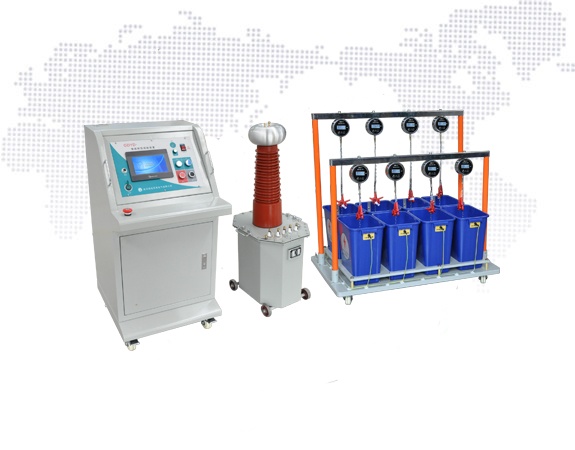

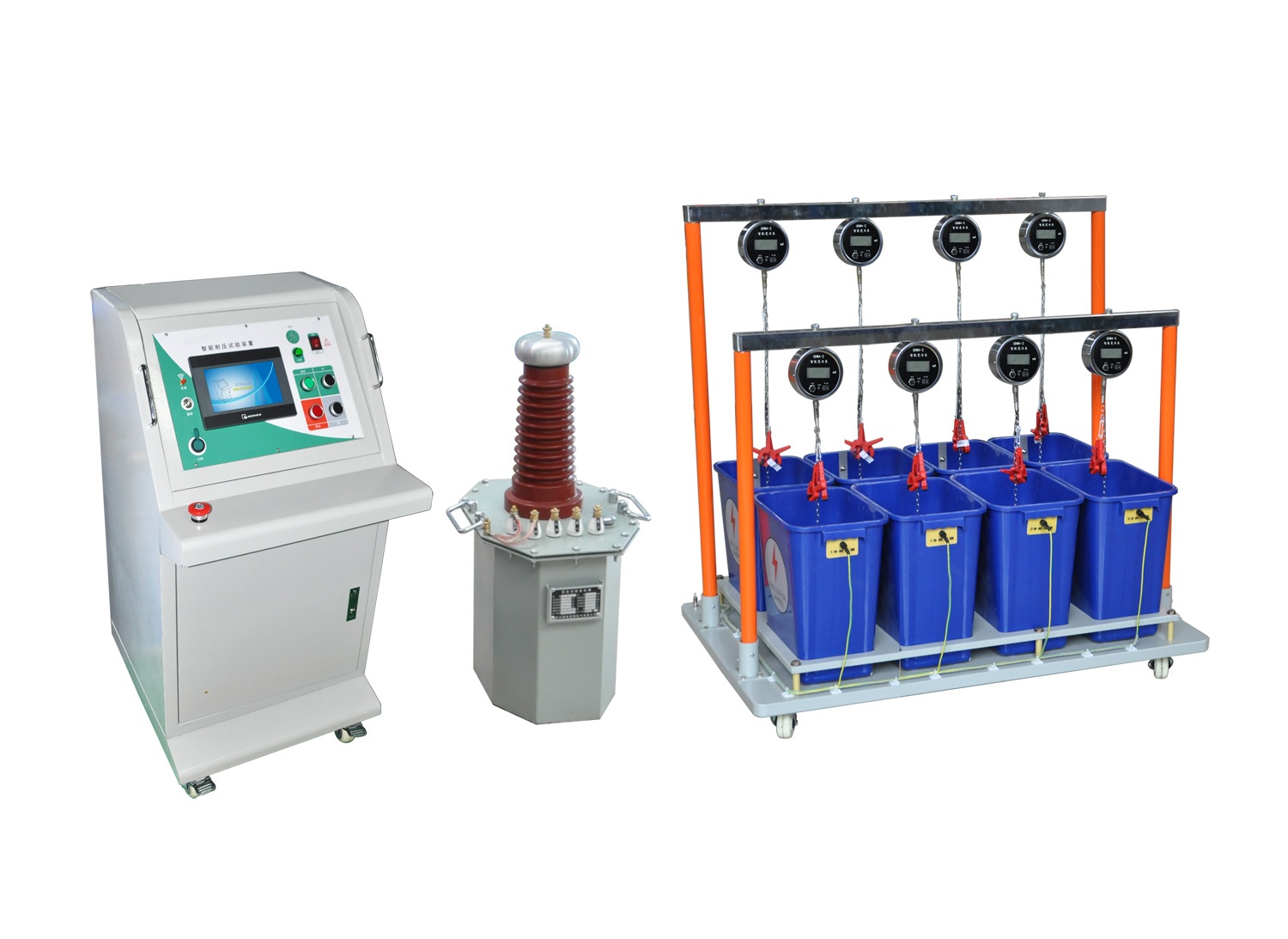

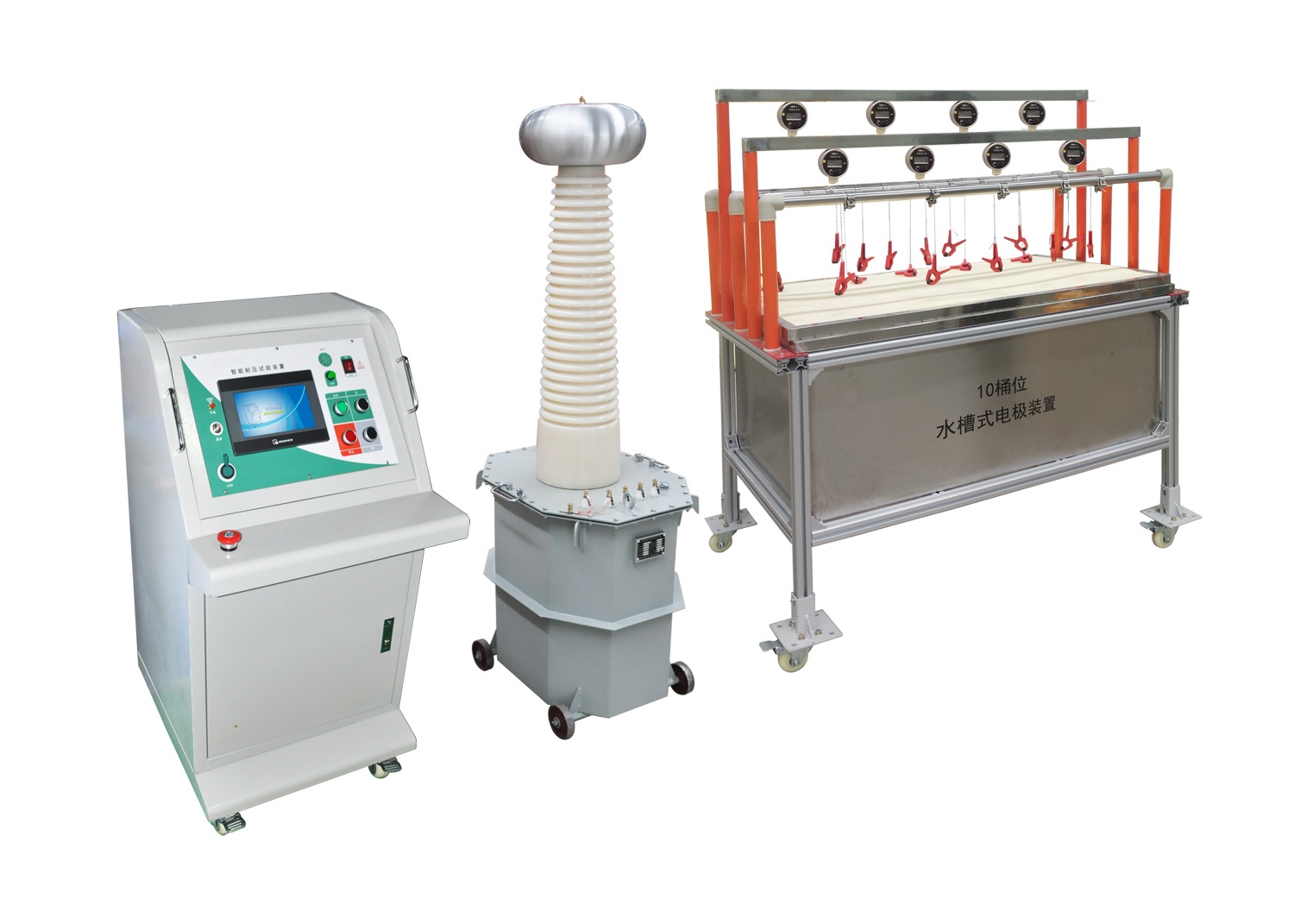

GDJS-A系列智能绝缘手套（靴）耐压试验装置是根据国家最新电力行业标准而设计的、性能先进的智能型耐压试验设备平台，本平台主机采用了PLC控制器技术、2.4G ISM组网技术、结合优良的人机界面操作，使您在使用时轻松自如、得心应手。本平台主机与我公司GDMA-2型智能高压毫安表无线组网，结合各种辅助电极测试结构，就构成智能绝缘手套（靴）耐压试验装置，精确测量多路高压泄漏电流。本装置一次可以同时进行6或8只试品的试验，为避免重复试验，采用独特高压分断技术，试验过程中可以将击穿的试品脱离高压试验系统，避免对高压电源的损坏，而没有击穿的试品继续试验直到完成试验，高压脱扣一方面保护试品，另一方面也保护了升压变压器，并减少损伤试品打火对旁边其他测量的影响，极大提高试验工作的效率。可用于绝缘靴和绝缘手套等电力系统操作和检修必备的安全防护用具，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。

适用范围
广泛应用于电工制造部门、电力运行部门、科研单位和高等院校，对绝缘手套，绝缘靴的批量生产检验与测试。

产品特点

可编程控制器PLC自动化电气控制。
高压电压、高压电流、低压电压、低压电流同步隔离采集，采用高精度传感器和高性能采集芯片。
人机界面采用彩色液晶触控显示器，全触控和键控操作方式，
智能化工作过程，任选自动方式和手动方式。
独立界面显示高压电压、高压电流、低压电压、低压电流，时间及耐压结果，高压曲线动态显示，显示直观明了。
高压电流采用分布式结构，易于维修，任意一路故障不影响试验；
高压电流有多种组合方式，适合不同需求的客户的个性要求；
完善的过压、过流保护、闪络保护，自设定输出电压、高压电流上限、低压电流上限和计时时间。
具有回零检测功能，自动回零后才可进行试验，安全可靠。
具有8000条/3个月的本机存储空间，提供USB接口数据导出到外部U盘，可生成Excel表格。
逼近式调压算法，到达设定电压后自动耐压计时，计时结束后自动降压回零。
超过设定低压电流或闪络保护值后时，自动切断电压输出，降压回零；
超过设定高压电流时，高压分断装置能分断不合格被试品，其他回路继续试验（选配）；
软硬件抗干扰设计，多种抗干扰手段，适应恶劣电磁环境。
自动错误诊断，易于发现和解决问题，设备维护简洁、维修方便。
泄漏电流阀值可由客户屏蔽设定，屏表进行通迅自检，可靠无忧。
可选配门联锁警灯警铃等。

技术参数

型号	配置	试验工位	采样方式	电极种类	优势
GDJS-65A	7 寸屏	6	毫安表	塑料桶	经济可靠
GDJS-65A	7 寸屏	6	毫安表	不锈钢	试验便捷
GDJS-65A	7 寸屏	6	无线毫安表	不锈钢	无线采样
GDJS-65A	7 寸屏	6	无线毫安表脱扣	不锈钢	不间断测试
GDJS-85A	7 寸屏	8	毫安表	塑料桶	经济可靠
GDJS-85A	7 寸屏	8	毫安表	不锈钢	试验便捷
GDJS-85A	7 寸屏	8	无线毫安表	不锈钢	无线采样
GDJS-85A	7 寸屏	8	无线毫安表脱扣	不锈钢	不间断测试

输入电压	AC 220V ± 10%
低压输出	AC 0-250V
低压电流	0-25 A
输出容量	5 kVA( 可按客户要求定制 )
高压电压	0-50 kV
电压测量误差	< ± 1.5%
电流测量误差	< ± 1.5%
高压泄漏电流量程	30.0mA
泄漏电流测量误差	±（ 1.5%I+2 个字）
泄漏电流分辩率	0.1mA
计时范围	0-9999s
环境温度	－ 20 ℃至 50 ℃
