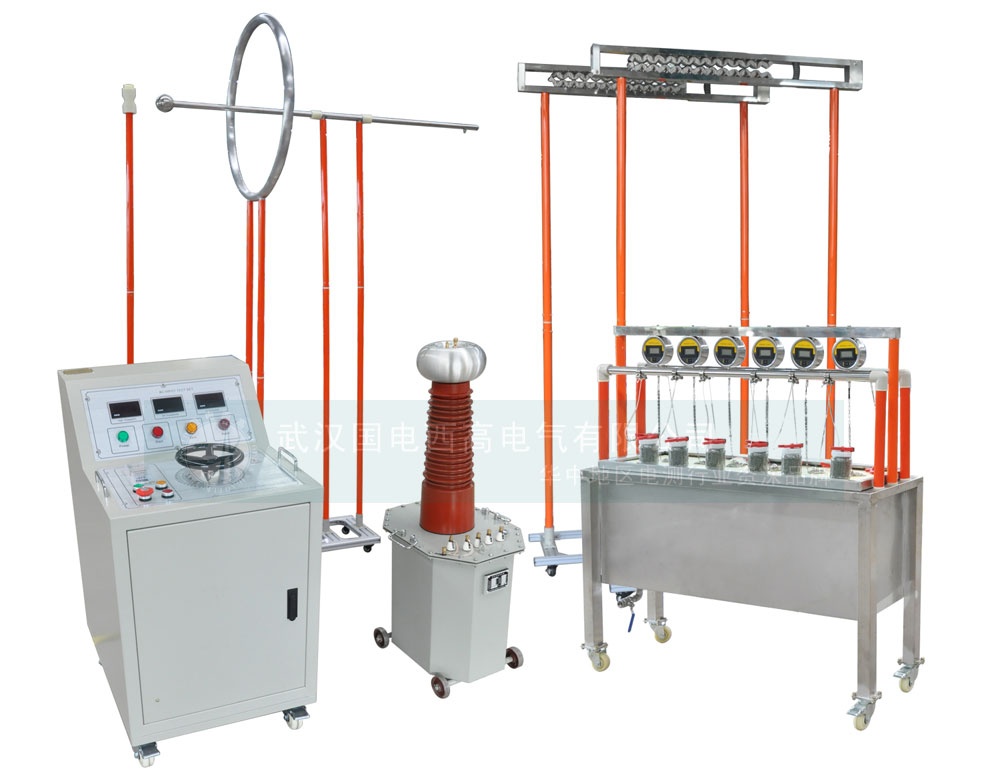

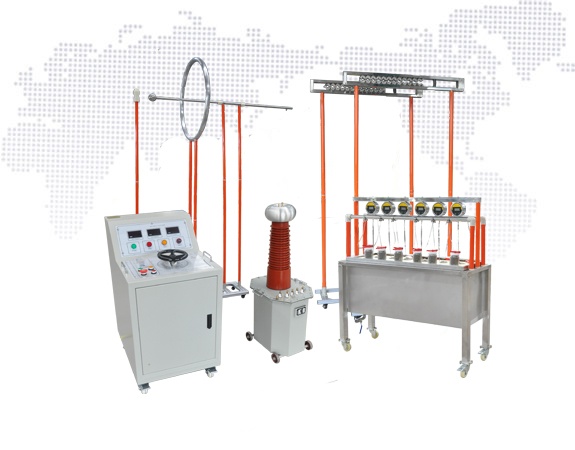

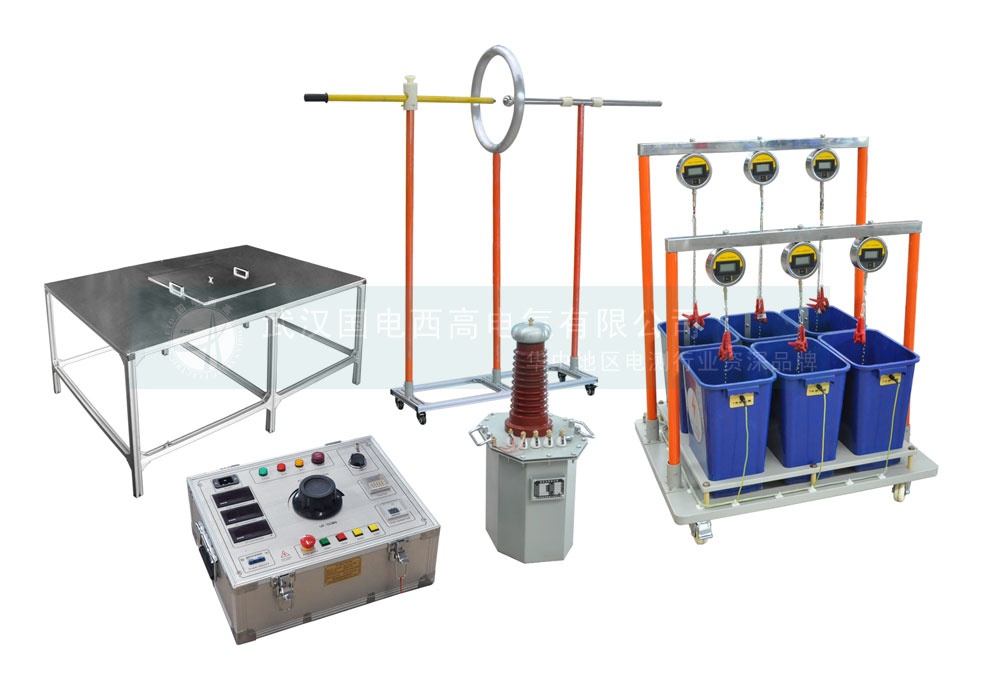

GDAG-6系列电力安全工器具试验装置

GDAG-6系列电力安全工器具试验装置

采购须知
为了满足试验要求，采购前需正确选型
如果您是直接用户，我们会安排技术人员与您沟通
如果您是经销商，请尽量提供被试品的详细参数

我们可提供
免费选型服务，您无须有是否购买的顾虑
全国调试服务，无论您的试验现场多么恶劣

完善售后服务，欢迎来我司实地考察

产品概述

GDAG电力安全工器具试验装置是国电西高依照国家电网安监{2005}83号(电力安全工作规程)研发的用于绝缘靴（手套）、绝缘杆批量试验，验电器等的专用设备，有效地解决了以往不规范的测试方法，简化了测试程序，提高了检测速度，减轻了检测强度，保障了检测人员的安全。绝缘靴和绝缘手套是电力系统操作和检修必备的安全防护用具，DL408《电业安全工作规程》及GB12011-2000《电绝缘鞋通用技术条件》规定了绝缘靴及绝缘手套等常用安全工器具的试验方法和周期。绝缘靴及绝缘手套耐压试验，周期为半年，试验过程中不允许击穿，同时绝缘靴泄漏电流不大于限定值。本装置能可靠地鉴别绝缘手套（靴）和绝缘拉杆的泄漏电流，绝缘老化和工频耐压等参数，可同时检测六只绝缘手套（靴）和多根绝缘杆；配验电器功能检测装置可对验电器的起动电压和抗干扰性能进行测试。若选配相关辅助测试夹具或配套电极装置，可用于绝缘毯、绝缘垫、绝缘袖套、绝缘服、绝缘帽、绝缘梯、绝缘挡板、绝缘凳等绝缘工具的耐压试验。

适用范围
广泛应用于电工制造部门、电力运行部门、科研单位和高等院校，对绝缘手套，绝缘靴；绝缘杆，绝缘绳；验电器等工器具的批量生产检验与测试。

功能特点

高压电压、电流、低压电流、时间，4路测量方式。
手动操作方式，提高了产品的安全性、可靠性。
实时显示高压电压、高压电流、低压电流和时间，显示直观明了。
具有零位指示、电源指示、工作指示、计时指示、安全紧急按钮等功能
高压电流采用分布式结构，易于维修，任意一路故障不影响试验；
完善的过流保护、零位启动保护、声光语言报警提醒、电源保护开关等功能；
采用新型电流继电器，更精确、更可靠，确保人身及设备安全。
配备串级变压器和双高压变压器，实现不同电压等级的耐压试验。（选配）。

技术参数

型号	试验工位	采样方式	电极种类	适用范围
GDAG-65	6	毫安表	塑料桶 / 不锈钢	10kV 及以下
GDAG-610	6	毫安表	塑料桶 / 不锈钢	35kV 及以下
GDAG-615	6	毫安表	塑料桶 / 不锈钢	110kV 及以下

输入电压	AC 220V ± 10%
低压输出	AC 0-250V
低压电流	0-25 A
输出容量	5 kVA( 可按客户要求定制 )
高压电压	0-50 kV
电压测量误差	< ± 1.5%
电流测量误差	< ± 1.5%
高压泄漏电流量程	30.0mA
泄漏电流测量误差	±（ 1.5%I+2 个字）
泄漏电流分辩率	0.1mA
计时范围	0-99H
环境温度	－ 20 ℃至 50 ℃
