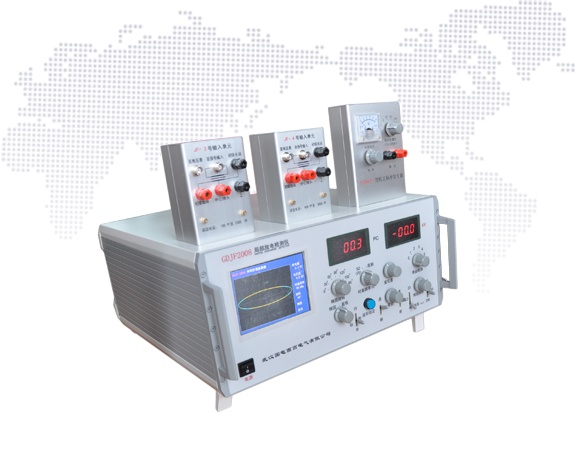

GDJF-2008局部放电检测仪
为了满足试验要求，采购前需正确选型
如果您是直接用户，我们会安排技术人员与您沟通
如果您是经销商，请尽量提供被试品的详细参数
免费选型服务，您无须有是否购买的顾虑
全国调试服务，无论您的试验现场多么恶劣
完善售后服务，欢迎来我司实地考察
局部放电检测仪的检测灵敏度高，试样电容复盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）。仪器经适当定标后能直读放电脉冲的放电量，指针式表头和数字式表头同时显示，指针式表头能按需要方便地选择对数刻度或线性刻度指示。
本仪器是电力部门、制造厂商和科研院所等单位广泛使用的实用的局部放电测试仪器。
产品特点
- 采用高灵敏度进口传感器、检测灵敏度高
- 测试样品电容覆盖范围大
- 适用试品范围广

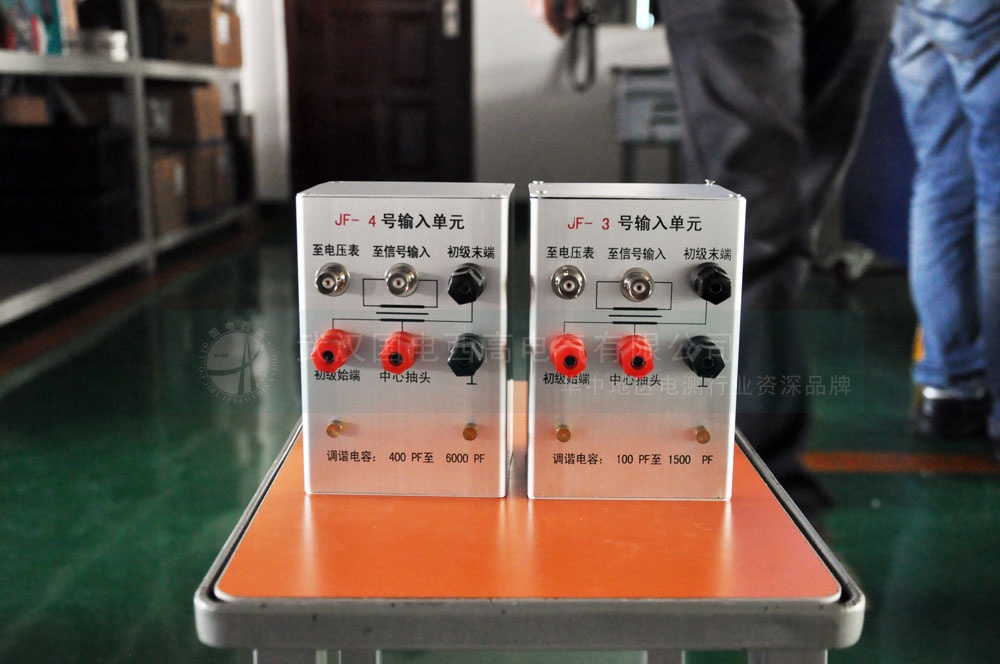

- 输入单元（检测阻抗）配备齐全
- 频带组合多（九种）
- 符合测量的电气设备IEC标准
- 操作智能化，无需关心局放的放电次数、放电相位等结果
- 自动校准、自动同步、自动电压记录、自动测量保存回放
- 技术上采用数字开窗技术、外观上采用德国原装铝合金机箱，有效屏蔽外强电磁干扰
- 双通道测量及数字差分技术，可同时测量两个试品或一个试品两个测量点的局部放电信号，可方便地分析局部放电信号的来源。
-
技术参数
-
使用条件
- 环境温度：0~40℃±2℃。
- 相对湿度：80%以下。
- 供电电源：220V±22V，50Hz。
- 无剧烈震动和机械冲击。
- 空气中不含有足以腐蚀仪器的灰尘和杂质。
- 不应受强的电磁场干扰。
- 通风条件良好。
- 接地要求:接地电阻＜1Ω。
-
可测试品的电容量范围6PF--250μF
-
检测灵敏度（见表一）
-
放大器频带：
- 低端：10kHz、20kHz、40kHz任选
- 高端：80kHz、200kHz、300kHz任选
-
放大器增益调节：
- 粗调六档，档间增益20±1 db；细调范围>20db。
-
时间窗：
- 时间窗显示为黄色
- 窗宽：可调范围15°～150°；
- 窗位置：每一窗可旋转0°～170°；
- 两个时间窗可分别开或同时开。
-
放电量表：
- 数字表头：以3½LED数字表显示
- 0-100.0 误差<±5%(以满刻度计)
-
椭圆时基：
- 频率50Hz和任意频率。
- 椭圆显示为蓝色
- 椭圆旋转：以30°为一档，可作180°旋转。
- 显示方式：椭圆——直线。
- 高频时基椭圆输入电压＜220V，其摄取功率<1伏安。
-
波形锁定：可以按所需锁定任意时间的波形，便于你的观察和分析。
-
试验电压表：
- 量程：100kV（可扩展）
- 显示：3½数字电压表指示
- 精度：优于±5%（以满刻度计）
-
内、外零标功能
-
体积：450*450*190（宽*深*高）mm3
-
重量：约15kg。
输入单元序号
调谐电容
单位
灵敏度（微微库）
（不对称电路）
1
6-25-100
微微法
0.02
2
25-100-400
微微法
0.04
3
100-400-1500
微微法
0.06
4
400-1500-6000
微微法
0.1
5
1500-6000-25000
微微法
0.2
6
0.006-0.025-0.1
微法
0.3
7
0.025-0.1-0.4
微法
0.5
8
0.1-0.4-1.5
微法
1
9
0.4-1.5-6.0
微法
1.5
10
1.5-6.0-25
微法
2.5
11
6.0-25-60
微法
5
12
25-60-250
微法
10
7R
电 阻
0.5
