GDPD-505H手持式局部放电巡检仪

GDPD-505H手持式局部放电巡检仪

采购须知
为了满足试验要求，采购前需正确选型
如果您是直接用户，我们会安排技术人员与您沟通
如果您是经销商，请尽量提供被试品的详细参数

我们可提供
免费选型服务，您无须有是否购买的顾虑
全国调试服务，无论您的试验现场多么恶劣

完善售后服务，欢迎来我司实地考察

产品概述

该手持式局部放电巡检仪适用于变压器等高压电气设备的局部放电检测和定位。

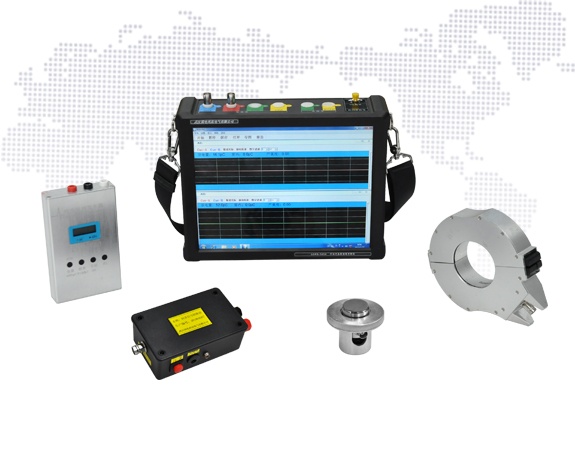

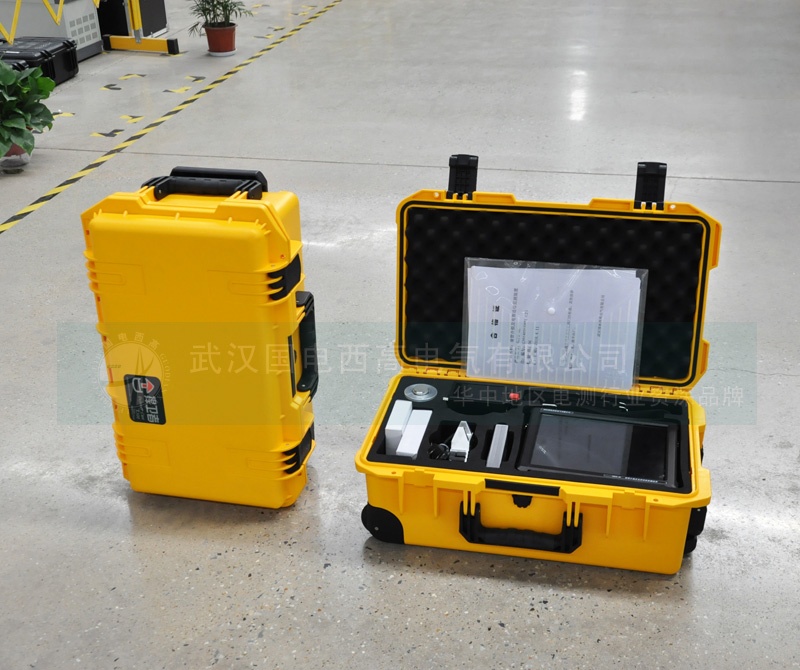

该手持式局部放电巡检仪包括检测主机、局放检测软件、高频电流互感器（HFCT）、校准脉冲发生器、150KHz接触式超声波传感器、同步信号转换器及连接线组成。

产品特点

手持式设计，坚固耐用，使用方便

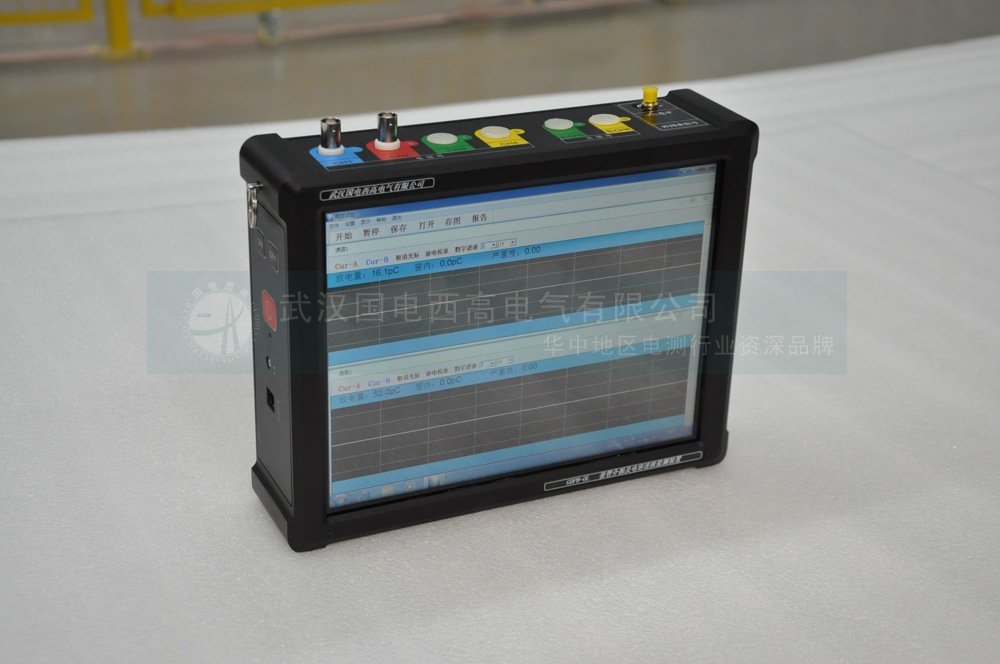

检测主机为手持式设计，壳体坚固可靠，选用10.1英寸高性能计算机主板，系统内置10AH锂电池，无需提供外部供电可以工作长达6个小时。

抗干扰能力较强，检测数据准确

利用数字滤波技术，可以有效地消除现场干扰，在强干扰环境下也能实现局部放电测量。

高灵敏度的传感器，能够灵敏反映设备内部的局部放电状态

超声传感器采用目前最先进的技术，实际应用验证，可检测到微弱的放电信号，确保可以有效检测到高压设备内部的局部放电信号。

高频电流互感器使用高强度的铝合金构成，内部采用金属屏蔽，不仅减少了外部磁场对传感器检测精度的影响。

安装简单方便

高频电流互感器为圆形或矩形开口式设计，便于卡装在不同接地线上。

系统采用多通道数据采集

可同时对局部放电产生的电磁波、超声波等信号进行综合分析处理。

连接简单方便

系统采用统一的连接方式，传感器与主机之间选均采用BNC接口方式，便于使用。

软件功能强大

具有局部放电测量、分析，局部放电重复放电次数n的测量、分析，抗固定干扰，抗动态干扰，自由选择椭圆、直线、正弦显示方式，窗口局部进行详细测量、观察放电脉冲，试验电压、电流和局部放电同时测量，两道自动定时保存实验数据，两通道手动或随时保存实验数据，随时存储波形，重新显示、分析过去已保存的试验波形，增益范围每通道六档粗调，每档随意细调，数字开窗技术、PRPS技术、可避免干扰对测量的影响，相位开窗、单窗、双窗任选，360度内自由开窗，测量有效地抑制干扰脉冲信号，并同时测量两个试品或一个试品的多个测量点的局部放电信号，方便分析局部放电信号的来源，内、外同步随意选择；

本软件局部放电显示结果符合IEC60270标准，可使用pC值以及mV值两种方式来显示。

技术参数

主机	测量通道	2-4 个独立测量通道
	采样速率	每通道最大 250MHz
	检测灵敏度	1pC
	测量范围	1pC ～ 10000pC
	动态范围	大于 80dB
	测量频带	3dB 带宽，10kHz ～ 30MHz
	数字滤波器	在 50kHz – 30MHz 范围内任意设置
	电源	AC220V ± 10% 频率 50Hz 功率＜ 50W
高频电流互感器	检测频带	50kHz ～ 20MHz
	信号传输方式	50 Ω同轴电缆
	检测灵敏度	10pC
校准脉冲发生器	标准脉冲电压档分为	0.1V （ 10pC ） ,0.5V （ 50pC ） ,1.0V （ 100pC ） ,5.0V （ 500pC ）
	输出频率	50Hz ～ 1KHz （步进 50 ）
	注入电容	100pF
	上升时间	＜ 30ns
	衰减时间	≥ 100 μ s
	输出内阻	﹤ 100 Ω
	校准电荷量误差	﹤± 15%
	尺寸重量	135 × 80 × 25 ，约 275g
150KHz 接触式磁吸附超声波传感器	检测频率	中心频率 150KHz
	信号传输方式	50 Ω同轴电缆
	有效灵敏度	10pC （在 5mm 厚的钢板油箱中，一米范围纯油中测得）
同步信号转换器	输入幅值范围	20-250V
	输入频率范围	40-300HZ
	信号输出范围	TTL 电平
	信号传输方式	50 Ω同轴电缆

武汉国电西高电气有限公司
专业生产电气试验设备及相关仪器仪表，可以提供全国上门服务，可以按需定制，联系请拨：400-8818-755
公司地址：武汉市东西湖区金银潭现代企业城B区7栋10楼
