GDPD-505便携式局放巡检测试仪

GDPD-505便携式局放巡检测试仪

采购须知
为了满足试验要求，采购前需正确选型
如果您是直接用户，我们会安排技术人员与您沟通
如果您是经销商，请尽量提供被试品的详细参数

我们可提供
免费选型服务，您无须有是否购买的顾虑
全国调试服务，无论您的试验现场多么恶劣

完善售后服务，欢迎来我司实地考察

产品概述

我司根据多年高压电气设备局放检测经验设计生产出使用于变压器、GIS、开关柜、电缆、避雷器以及互感器等高压电气设备局放带电巡检的便携式局部放电检测仪。根据被试品的不同特点配备不同传感器采集信号，从而实现多种高压电气设备的局放带电巡检，有效检测设备绝缘劣化、击穿以及闪络等现象。

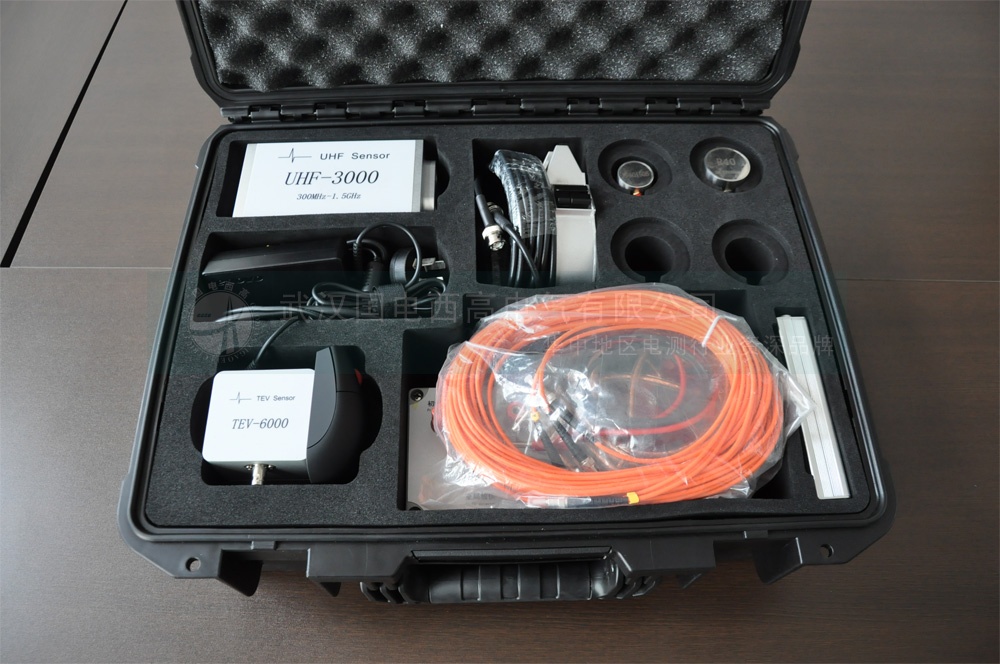

本款局放包括检测主机、局放检测软件、高频电流互感器（HFCT）、声电一体式传感器、方波发生器等，还可根据实际需要选配不同传感器及配件。

产品特点

便携式设计，坚固耐用，使用方便

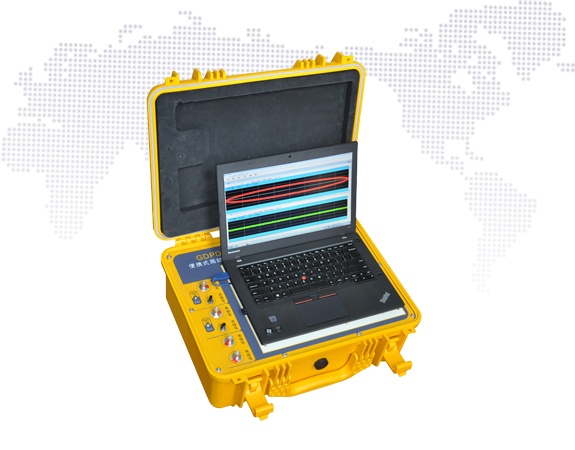

检测主机为便携式设计，壳体坚固可靠，选用14英寸高性能笔记本电脑，系统内置20AH锂电池，无需提供外部供电可以工作长达4个小时。

抗干扰能力较强，检测数据准确

利用数字滤波技术，可以有效地消除现场干扰，在强干扰环境下也能实现局部放电测量。

高灵敏度的传感器，能够灵敏反映设备内部的局部放电状态

超声传感器采用目前最先进的技术，实际应用验证，可检测到微弱的放电信号，确保可以有效检测到高压设备内部的局部放电信号。
高频电流互感器使用高强度的工程塑料构成，内部采用金属屏蔽，不仅减少了外部磁场对传感器检测精度的影响，而且防止金属外壳与外部电压产生放电。

安装简单方便

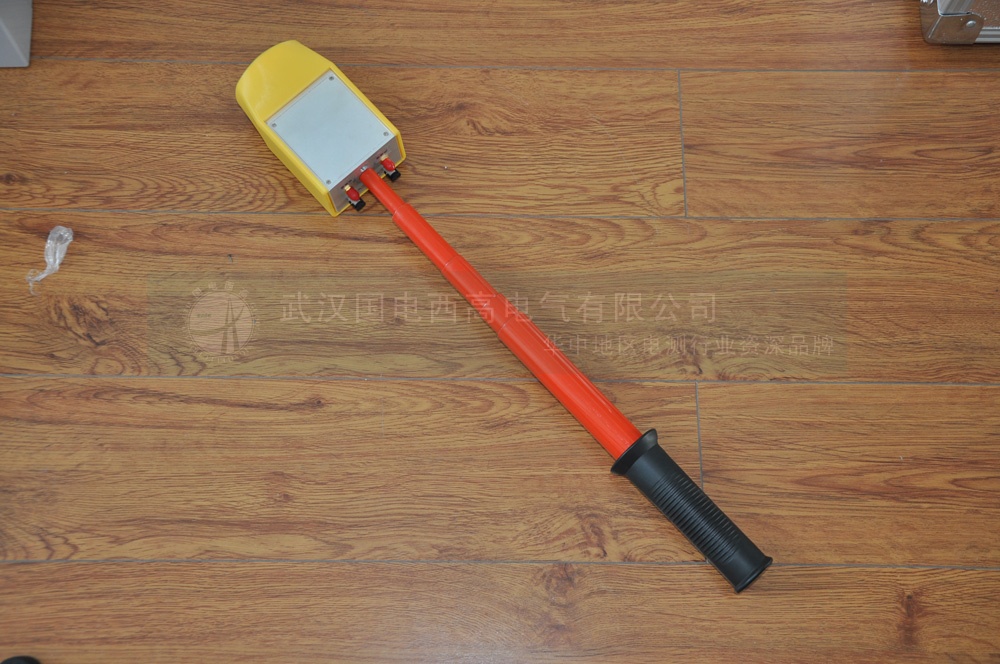

非接触式超声传感器前端增加超声聚能装置，在高压电缆巡检方面操作简单而且安全。
高频电流互感器为圆形或矩形开口式设计，便于卡装在不同接地线上。

系统采用多通道数据采集

可同时对局部放电产生的电磁波、超声波等信号进行综合分析处理。

连接简单方便

系统采用统一的连接方式，传感器与主机之间均采用BNC接口方式，便于使用。

软件功能强大

具有局部放电测量、分析，局部放电重复放电次数n的测量、分析，抗固定干扰，抗动态干扰，自由选择椭圆、直线、正弦显示方式，窗口局部进行详细测量、观察放电脉冲，试验电压、电流和局部放电同时测量，两道自动定时保存实验数据，两通道手动或随时保存实验数据，随时存储波形，重新显示、分析过去已保存的试验波形，增益范围每通道六档粗调，每档随意细调，数字开窗技术、可避免干扰对测量的影响，相位开窗、单窗、双窗任选，360度内自由开窗，测量有效地抑制干扰脉冲信号，并同时测量两个试品或一个试品的多个测量点的局部放电信号，方便地分析局部放电信号的来源，内、外同步随意选择。

本软件局部放电显示结果符合IEC60270标准，可使用pC值以及mV值两种方式来显示。

技术参数

主机技术参数
测量通道	2-4 个独立测量通道
采样速率	每通道最大 100MHz
检测灵敏度	1pC
测量范围	1pC ～ 10000pC
动态范围	大于 80dB
测量频带为 3dB 带宽	10kHz ～ 30MHz
数字滤波器	在 50kHz – 30MHz 范围内任意设置
电源	AC220V±10% ；频率 50Hz ；功率＜ 50W
声电一体式传感器
测量方式	非接触式
信号传输方式	光纤
测量信号	超声信号、电信号
高频电流互感器
检测频带	50kHz ～ 20MHz
信号传输方式	50Ω 同轴电缆
检测灵敏度	1pC
